Ex Gehäuse - Aluminium Ex-e Gehäuse

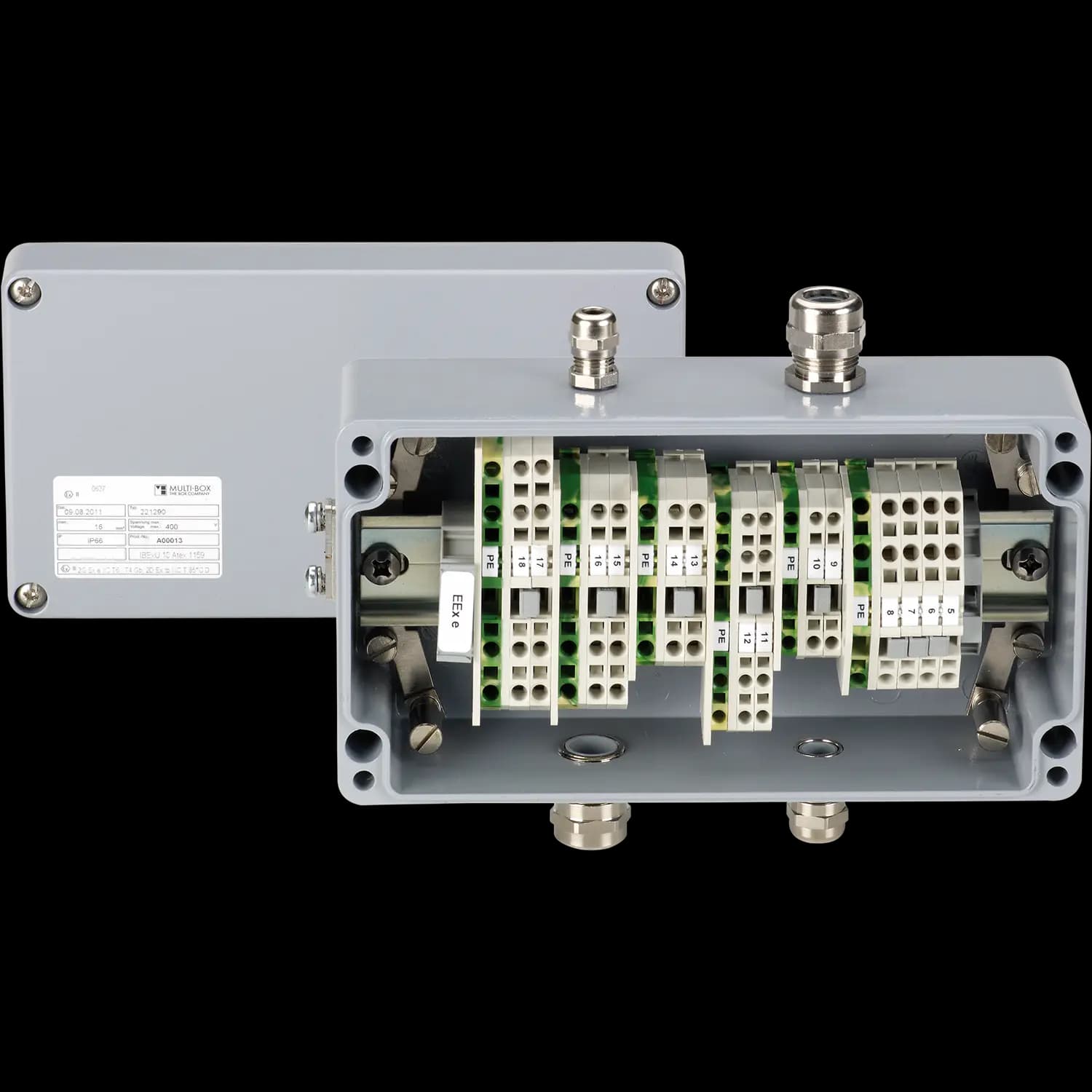

Die MULTI-BOX Aluminium-Ex e Klemmengehäuse entsprechen allen Anforderungen für Installationsbereiche, in denen explosive Konzentrationen von Gasen, Dämpfen und Stäuben auftreten können (Zonen 1 und 2, sowie  21 und 22).

MBA-Ex e Gehäuse können in den Temperaturklassen T4 bis T6 eingesetzt werden.

Unter Berücksichtigung der Erwärmung bei Klemmenbestückung in der Temperaturklasse T6  tritt keine höhere Temperatur als 85 °C im Innen- oder Außenbereich auf. Brennbare Gase, Dämpfe oder Stäube können somit nicht entzündet werden.

Durch den Außenerdeanschluss werden die Gehäuse in den Potenzialausgleich einbezogen. Statische Aufladung und daraus resultierende Funken werden so vollständig vermieden.

Ex- Klemmengehäuse in der Zündschutzart erhöhte Sicherheit "e" dürfen soweit es die räumliche Situation zulässt mit eigensicheren "i" Stromkreisen kombiniert werden. Dabei muss ein Luft- und Kriechstreckenabstand von mind. 50 mm zwischen den Klemmen beider Stromkreise eingehalten werden. Die zusätzliche Erwärmung der eigensicheren Stromkreise kann vernachlässigt werden.


  • Kategorisierung: e
  • Zonenklassifikation: 1, 2, 21, 22
  • Temperaturklassen: T4, T5, T6
  • Temperatur Einsatzbereich max. (°C): 85
  • Temperatur Einsatzbereich min. (°C): -55
  • Außenerdung
  • RAL-Ton Deckel: 7001
  • RAL-Ton Unterteil: 7001
  • Material Deckel: Aluminium
  • Material Unterteil: Aluminium
  • Material Dichtung: Silikon
  • Material Schrauben: Edelstahl V2 A
  • Oberflächenbeschichtung: Pulverlack
  • Geeignet für den Außeneinsatz
  • Geeignet für den Inneneinsatz
  • Schutzart IP: 66
  • Erdungspunkt im Gehäuse vorhanden
  • Deckelschrauben unverlierbar

Artikel Nr.
Typ
Länge (mm) Breite (mm) Höhe (mm)
3121100200
MBA-Ex e 606030
58 64 34
3121100400
MBA-Ex e 906030
98 64 35
3121100600
MBA-Ex e 156030
150 64 34
3121100900
MBA-Ex e 708055
75 80 57
3121101100
MBA-Ex e 128055
125 80 57
3121101300
MBA-Ex e 178055
175 80 57
3121101400
MBA-Ex e 258055
250 80 54
3121101600
MBA-Ex e 121265
122 120 65
3121101800
MBA-Ex e 121280
122 120 80
3121101900
MBA-Ex e 121290
122 120 90
3121102000
MBA-Ex e 221265
220 120 65
3121102200
MBA-Ex e 221280
220 120 80
3121102300
MBA-Ex e 221290
220 120 90
3121102400
MBA-Ex e 361280
360 122 80
3121102500
MBA-Ex e 161690
160 160 90
3121104000
MBA-Ex e 261665
260 160 65
3121102600
MBA-Ex e 261690
260 160 90
3121102800
MBA-Ex e 361690
360 160 90
3121029000
MBA-Ex e 561690
560 160 90
3121103000
MBA-Ex e 202311
200 230 110
3121103100
MBA-Ex e 282311
280 230 110
3121103202
MBA-Ex e 332311
330 230 110
3121103300
MBA-Ex e 332318
330 230 180
3121103400
MBA-Ex e 402311
400 230 110
3121103500
MBA-Ex e 403111
400 310 110
3121103600
MBA-Ex e 403118
400 310 180
3121103700
MBA-Ex e 602311
600 230 110
3121103800
MBA-Ex e 603111
600 310 110
3121103900
MBA-Ex e 603118
600 310 180
3121105500
MBA Ex-e 101080
100 100 80
3121104500
MBA Ex-e 141490
140 140 90
3121106500
MBA Ex-e 161080
160 100 80
3121106600
MBA Ex-e 201080
200 100 80
3121107500
MBA Ex-e 181490
180 140 90
3121108500
MBA Ex-e 201490
200 140 90
