Ex Gehäuse - Polyester-Ex i Gehäuse

« Zurück

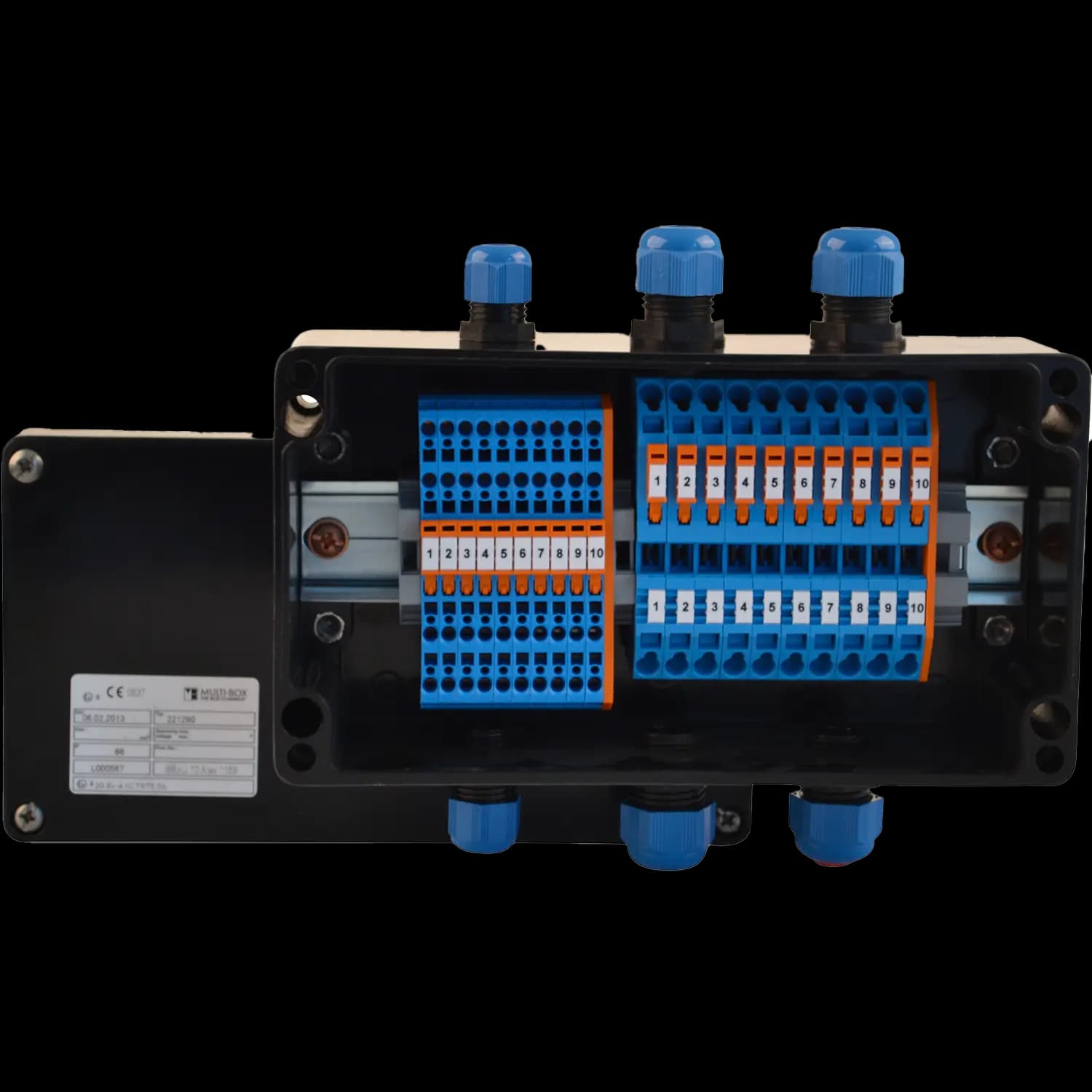

Die MULTI-BOX MBP-Ex i Klemmengehäuse aus Polyester sind nach den neuesten ATEX-Bedingungen zugelassen worden und entsprechen den Anforderungen für Installationsbereiche, in denen explosive Konzentrationen von Gasen, Dämpfen und Stäuben auftreten können. (Zonen 1 und 2, sowie  21 und 22).

MBP-Exi-Gehäuse können in den Temperaturklassen T4 bis T5 eingesetzt werden.

Der Explosionsschutz der so genannten eigensicheren Gehäuse „i“ basiert auf den geringen Spannungen und Stromstärken, die in den Gehäusen verdrahtet werden (z.B. Daten- oder Telefonleitungen).

Durch die Begrenzung der Zündenergie kann so auch im ungünstigsten Fall kein Funke entstehen. Eine Temperaturerhöhung oder Erwärmung unserer Ex i Klemmengehäuse kann auch bei maximaler Bestückung mit Reihenklemmen vernachlässigt werden. Der Graphitzusatz im Polyestermaterial verhindert durch den geringen Oberflächenwiderstand = < 10 ( hoch -9 ) Ohm eine statische Aufladung der Gehäuseoberflächen.

Um bei der Installation von Ex i Gehäusen deutlich sichtbar zumachen, dass es sich um eigensichere Stromkreise handelt, sind  blaue oder blau gekennzeichnete Kabelverschrauben und blaue Reihenklemmen zu wählen.

  • Kategorisierung: i
  • Zonenklassifikation: 1, 2, 21, 22
  • Temperaturklassen: T5, T6
  • Temperatur Einsatzbereich max. (°C): 85
  • Temperatur Einsatzbereich min. (°C): -55
  • RAL-Ton Deckel: 9005
  • RAL-Ton Unterteil: 9005
  • Material Deckel: Polyester GFK
  • Material Unterteil: Polyester GFK
  • Material Dichtung: Silikon
  • Material Schrauben: Edelstahl V2 A
  • UV-Beständig
  • Geeignet für den Außeneinsatz
  • Geeignet für den Inneneinsatz
  • Schutzart IP: 66
  • Flammschutz: V0
  • Deckelschrauben unverlierbar
Produkt konfigurieren und direkt anfragen


Artikel Nr. Typ Länge (mm) Breite (mm) Höhe (mm) PDF DXF 3D
3231111350 MBP-Ex i 221290 220 120 90 Details & Zubehör Anfrage
3231111250 MBP-Ex i 161690 160 160 90 Details & Zubehör Anfrage
3231101450 MBP-Ex i 261690 260 160 90 Details & Zubehör Anfrage
3231101550 MBP-Ex i 361690 360 160 90 Details & Zubehör Anfrage
3231101770 MBP-Ex i 402516 400 250 160 Details & Zubehör Anfrage
3231101660 MBP-Ex i 252512 255 250 120 Details & Zubehör Anfrage
3231101760 MBP-Ex i 402512 400 250 120 Details & Zubehör Anfrage
3231102050 MBP-Ex i 602512 600 250 120 Details & Zubehör Anfrage
3231101950 MBP-Ex i 561690 560 160 90 Details & Zubehör Anfrage
3231101850 MBP-Ex i 404012 400 405 120 Details & Zubehör Anfrage
3231101670 MBP-Ex i 252516 255 250 160 Details & Zubehör Anfrage
3231111150 MBP-Ex i 121290 122 120 90 Details & Zubehör Anfrage
3231101050 MBP-Ex i 237575 230 75 75 Details & Zubehör Anfrage
3231100950 MBP-Ex i 237550 230 75 50 Details & Zubehör Anfrage
3231100850 MBP-Ex i 197575 190 75 75 Details & Zubehör Anfrage
3231100750 MBP-Ex i 197555 190 75 55 Details & Zubehör Anfrage
3231100650 MBP-Ex i 167575 160 75 75 Details & Zubehör Anfrage
3231100550 MBP-Ex i 167555 160 75 55 Details & Zubehör Anfrage
3231100450 MBP-Ex i 117575 110 75 75 Details & Zubehör Anfrage
3231100370 MBP-Ex i 117555 110 75 55 Details & Zubehör Anfrage
3231100360 MBP-Ex i 117550 110 75 50 Details & Zubehör Anfrage
3231100250 MBP-Ex i 807575 80 75 75 Details & Zubehör Anfrage
3231100150 MBP-Ex i 807555 80 75 55 Details & Zubehör Anfrage
