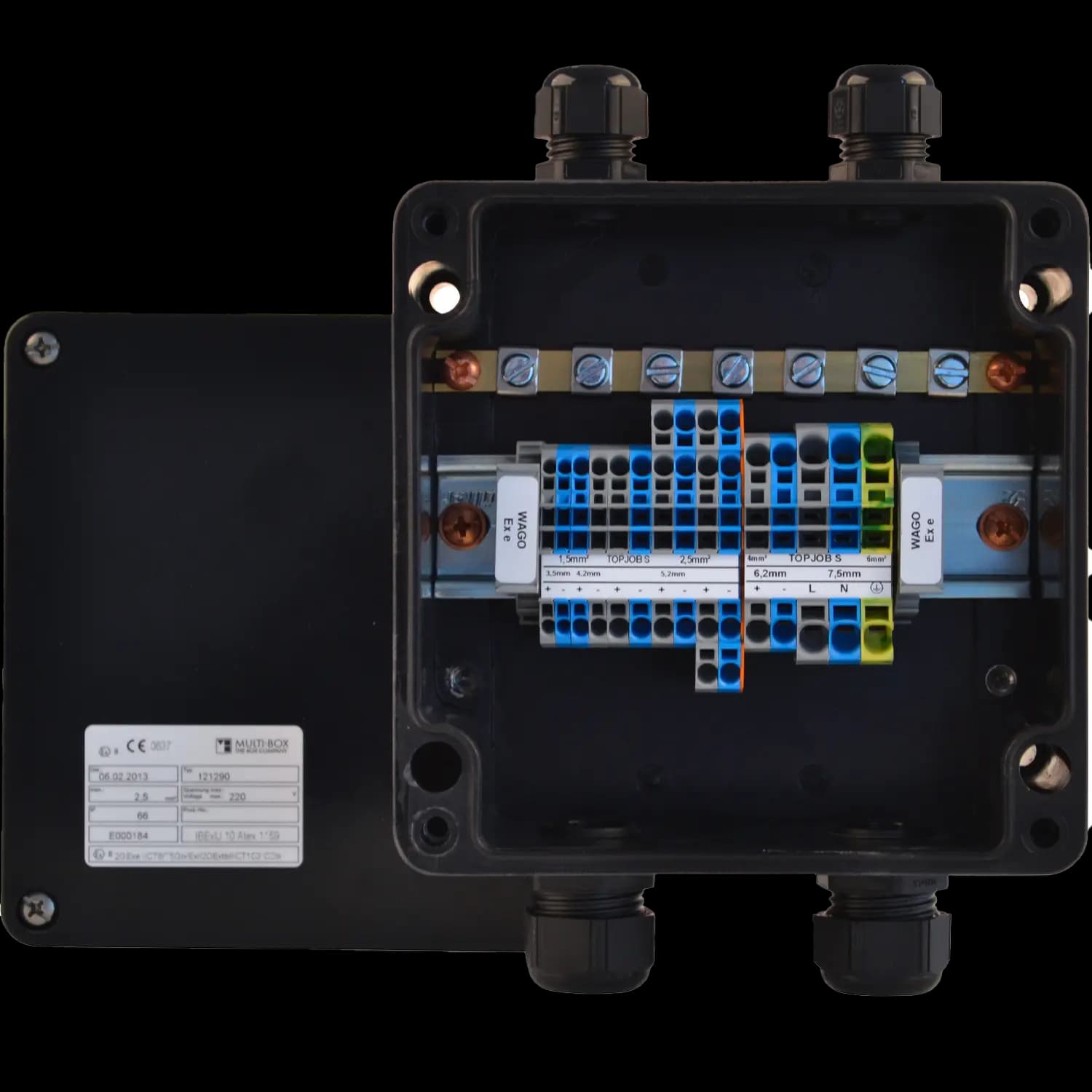

Ex Gehäuse - Polyester-Ex e Gehäuse

Die MULTI-BOX MBP-Ex e Klemmengehäuse aus Polyester sind nach den neuesten ATEX-Bedingungen zugelassen worden und entsprechen den Anforderungen für Installationsbereiche, in denen explosive Konzentrationen von Gasen, Dämpfen und Stäuben auftreten können. (Zonen 1 und 2, sowie  21 und 22).

MBP-Exe-Gehäuse können in den Temperaturklassen T5 bis T6 eingesetzt werden.

Unter Berücksichtigung der Erwärmung bei Klemmenbestückung in der Temperaturklasse T6  tritt keine höhere Temperatur als 85 °C  im Innen- oder Außenbereich auf. Brennbare Gase, Dämpfe oder Stäube können somit nicht entzündet werden. Der Graphitzusatz im Polyestermaterial verhindert durch den geringen Oberflächenwiderstand = < 10 ( hoch -9 ) Ohm eine statische Aufladung der Gehäuseoberflächen.

Polyester-Ex-Klemmengehäuse in der Zündschutzart erhöhte Sicherheit „e“ dürfen soweit es die räumliche Situation zulässt mit eigensicheren  „i“ Stromkreisen kombiniert werden. Dabei muss ein Luft- und Kriechstreckenabstand von mind. 50 mm zwischen den Klemmen beider Stromkreise eingehalten werden. Die zusätzliche Erwärmung der eigensicheren Stromkreise kann vernachlässigt werden.


  • Kategorisierung: e
  • Zonenklassifikation: 1, 2, 21, 22
  • Temperaturklassen: T5, T6
  • Temperatur Einsatzbereich max. (°C): 85
  • Temperatur Einsatzbereich min. (°C): -55
  • RAL-Ton Deckel: 9005
  • RAL-Ton Unterteil: 9005
  • Material Deckel: Polyester GFK
  • Material Unterteil: Polyester GFK
  • Material Dichtung: Silikon
  • Material Schrauben: Edelstahl V2 A
  • UV-Beständig
  • Geeignet für den Außeneinsatz
  • Geeignet für den Inneneinsatz
  • Schutzart IP: 66
  • Flammschutz: V0
  • Deckelschrauben unverlierbar

Artikel Nr.
Typ
Länge (mm) Breite (mm) Höhe (mm)
3221111350
MBP-Ex e 221290
220 120 90
3221111250
MBP-Ex e 161690
160 160 90
3221101450
MBP-Ex e 261690
260 160 90
3221101550
MBP-Ex e 361690
360 160 90
3221101950
MBP-Ex e 561690
560 160 90
3221101660
MBP-Ex e 252512
255 250 120
3221101760
MBP-Ex e 402512
400 250 120
3221102050
MBP-Ex e 602512
600 250 120
3221101850
MBP-Ex e 404012
400 405 120
3221101770
MBP-Ex e 402516
400 250 160
3221101670
MBP-Ex e 252516
255 250 160
3221111150
MBP-Ex e 121290
122 120 90
3221101050
MBP-Ex e 237575
230 75 75
3221100950
MBP-Ex e 237550
230 75 50
3221100850
MBP-Ex e 197575
190 75 75
3221100750
MBP-Ex e 197555
190 75 55
3221100650
MBP-Ex e 167575
160 75 75
3221100550
MBP-Ex e 167555
160 75 55
3221100450
MBP-Ex e 117575
110 75 75
3221100370
MBP-Ex e 117555
110 75 55
3221100360
MBP-Ex e 117550
110 75 50
3221100250
MBP-Ex e 807575
80 75 75
3221100150
MBP-Ex e 807555
80 75 55
