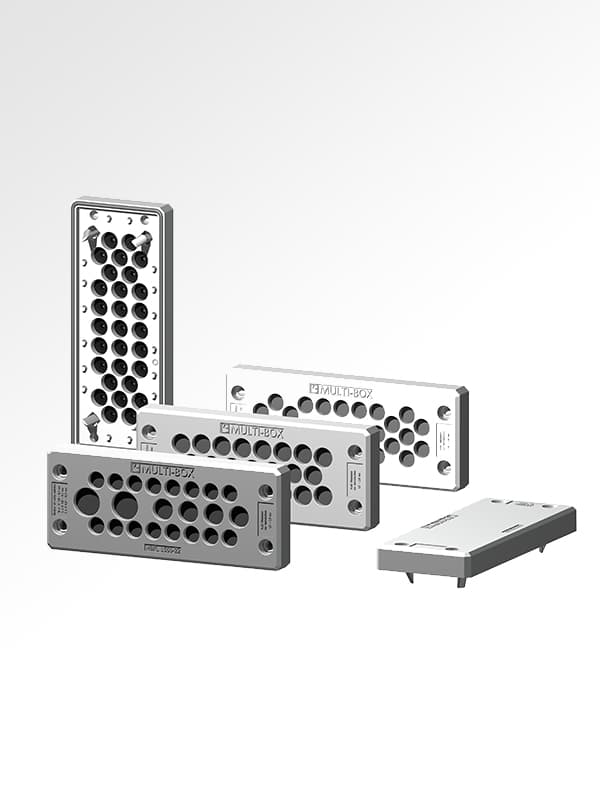

MBFL 23

Die MULTI-BOX Kabeldurchf&uuml;hrungsflansche MBFL aus Polyamid in Farbe Hellgrau RAL 7035 eignen sich hervorragend f&uuml;r die schnelle Einf&uuml;hrung und Abdichtung von Kabeln, Leitungen, Schl&auml;uchen, Pneumatik- und Hydraulikleitungen in Geh&auml;use, Schaltschr&auml;nke oder Maschinen.

&nbsp;

Die Installation der Leitungen mit MULTI-BOX Kabeldurchf&uuml;hrungsflanschen MBFL stellt eine attraktive Alternative zu herk&ouml;mmlichen Kabelverschraubungen dar. Einsparpotenzial f&uuml;r den Anwender ergibt sich durch die einfache Montage der Flanschplatte in Kombination mit einer unkomplizierten und platzsparenden Durchf&uuml;hrung der Leitungen. Die Kabeldurchf&uuml;hrungsflansche k&ouml;nnen direkt in Ausschnitte f&uuml;r 24-polige Industrie-Steckverbinder (z.B. Harting HAN 24B) montiert werden. Bei einer Wandst&auml;rke zwischen 1,5 und 2,0 mm wird die Flanschplatte komfortabel und werkzeugfrei in den Ausschnitt eingerastet. Bei dickeren Wandst&auml;rken muss der Flansch zus&auml;tzlich verschraubt werden.

&nbsp;

Durch die gesch&auml;umte Dichtung aus Polyurethan und eine doppelte Elastomer-Membran-Dichtung erreicht das Produkt Schutzart IP 65 und garantiert einen wirksamen Schutz gegen Wasser, Schmutz und Staub bei Temperaturen von -30 bis +90&nbsp;&deg;C. Die innere Membrane sorgt au&szlig;erdem f&uuml;r eine Zugentlastung der eingef&uuml;hrten Leitungen. Typische Einsatzgebiete sind im Anlagen- und Maschinenbau, der Mess- und Regeltechnik, den erneuerbaren Energien oder auch in der klassischen Elektroinstallation.

&nbsp;

MBFL Kabeldurchf&uuml;hrungsflansche sind in drei verschiedenen Ausf&uuml;hrungen erh&auml;ltlich. Der Anwender entscheidet hinsichtlich der Anzahl und des Querschnitts der zu installierenden Leitungen.&nbsp;Dar&uuml;ber hinaus steht eine geschlossene Blindplatte zum Verschluss der Normausschnitte zur Verf&uuml;gung. Somit k&ouml;nnen &Ouml;ffnungen bei der Erstinstallation verschlossen und bei Bedarf gegen Kabeldurchf&uuml;hrungsflansche ausgetauscht werden.

Abmessungen & Gewicht
Länge in mm	148
Breite in mm	60
Höhe in mm	15
Gewicht in g	75

Farbinformationen
Farbbezeichnung	Hellgrau
RAL-Ton	7035

Werkstoffinformationen
Material	Polyamid 6
Material Dichtung	Polyurethan / Poron / EPDM
Silikonfrei
Halogenfrei

Temperaturbeständigkeit und Anwendungsbereiche
Dauergebrauchstemperatur min. (°C)	-30
Dauergebrauchstemperatur max. (°C)	90
Geeignet für den Inneneinsatz

Technische Zeichnungen & Downloads
PDF
DXF
3D
Produktdatenblatt

Technische Spezifikationen
Schutzart IP	65
Dichtung nahtlos geschäumt
