Zubehör - Kabeldurchführungsflansch MBFL

« Zurück

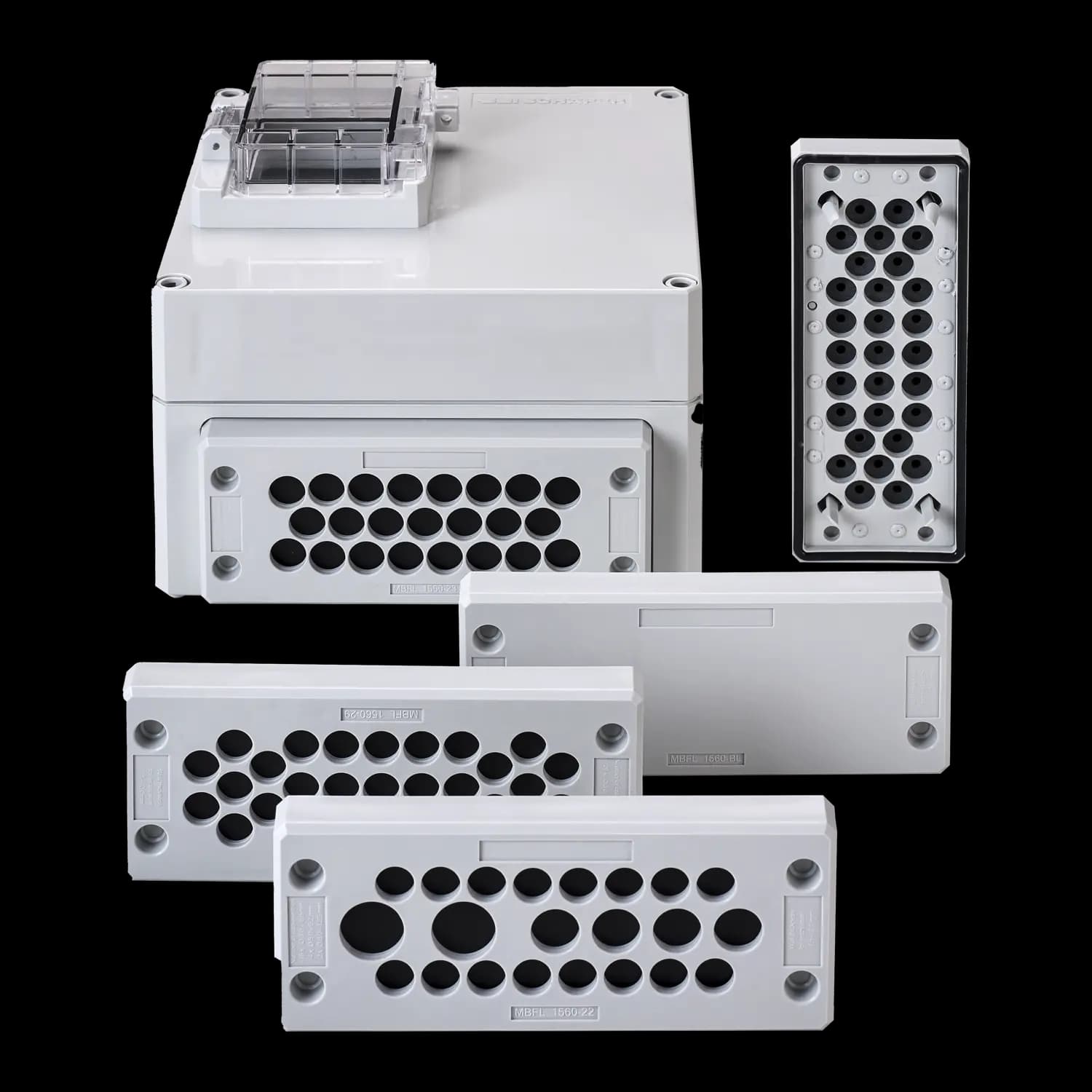

Die MULTI-BOX Kabeldurchführungsflansche MBFL aus Polyamid in Farbe Hellgrau RAL 7035 eignen sich hervorragend für die schnelle Einführung und Abdichtung von Kabeln, Leitungen, Schläuchen, Pneumatik- und Hydraulikleitungen in Gehäuse, Schaltschränke oder Maschinen.

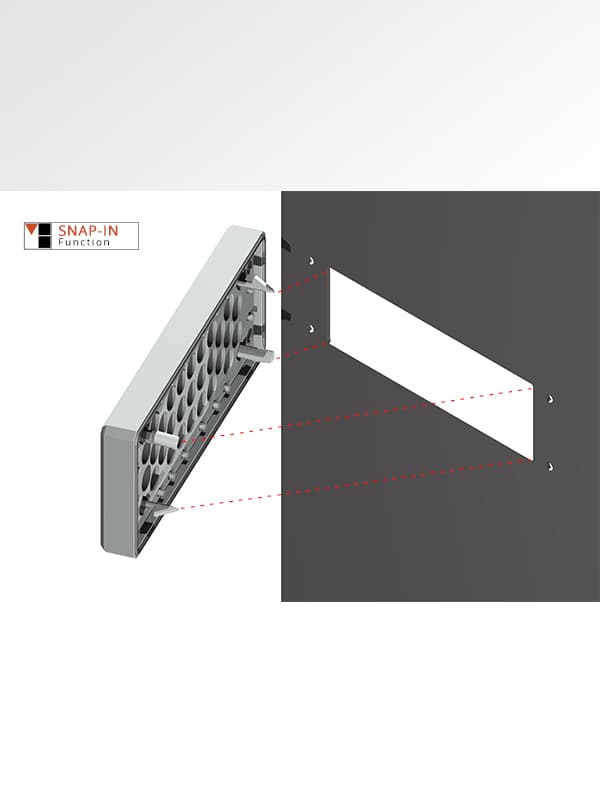

Die Installation der Leitungen mit MULTI-BOX Kabeldurchführungsflanschen MBFL stellt eine attraktive Alternative zu herkömmlichen Kabelverschraubungen dar. Einsparpotenzial für den Anwender ergibt sich durch die einfache Montage der Flanschplatte in Kombination mit einer unkomplizierten und platzsparenden Durchführung der Leitungen. Die Kabeldurchführungsflansche können direkt in Ausschnitte für 24-polige Industrie-Steckverbinder (z.B. Harting HAN 24B) montiert werden. Bei einer Wandstärke zwischen 1,5 und 2,0 mm wird die Flanschplatte komfortabel und werkzeugfrei in den Ausschnitt eingerastet. Bei dickeren Wandstärken muss der Flansch zusätzlich verschraubt werden.

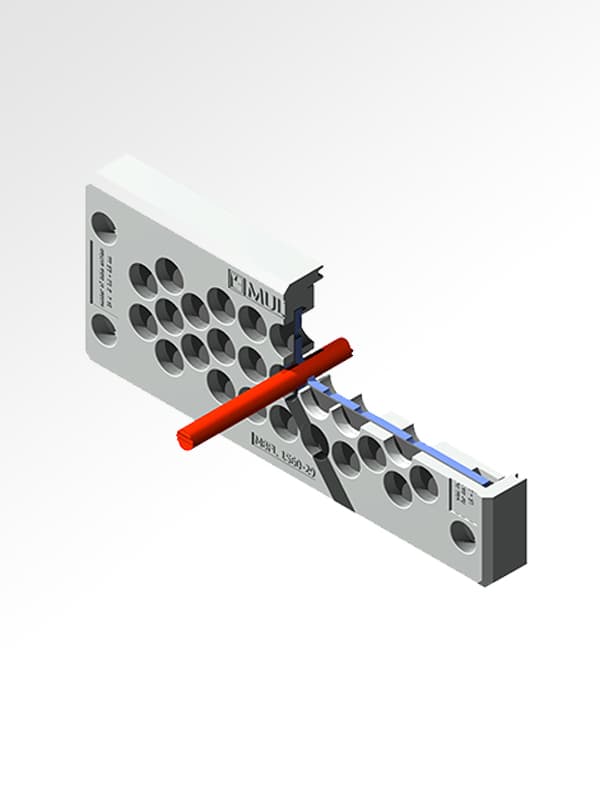

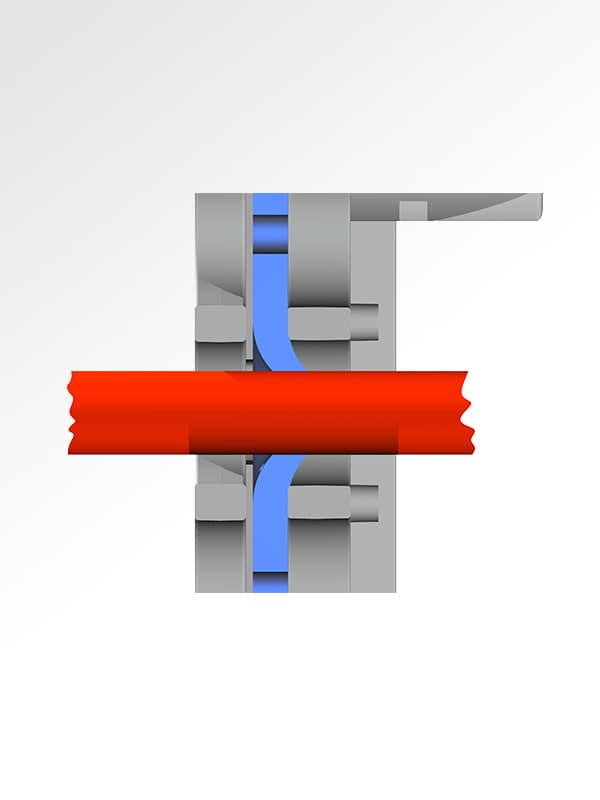

Durch die geschäumte Dichtung aus Polyurethan und eine doppelte Elastomer-Membran-Dichtung erreicht das Produkt Schutzart IP 65 und garantiert einen wirksamen Schutz gegen Wasser, Schmutz und Staub bei Temperaturen von -30 bis +90 °C. Die innere Membrane sorgt außerdem für eine Zugentlastung der eingeführten Leitungen. Typische Einsatzgebiete sind im Anlagen- und Maschinenbau, der Mess- und Regeltechnik, den erneuerbaren Energien oder auch in der klassischen Elektroinstallation.



MBFL Kabeldurchführungsflansche sind in drei verschiedenen Ausführungen erhältlich. Der Anwender entscheidet hinsichtlich der Anzahl und des Querschnitts der zu installierenden Leitungen. Darüber hinaus steht eine geschlossene Blindplatte zum Verschluss der Normausschnitte zur Verfügung. Somit können Öffnungen bei der Erstinstallation verschlossen und bei Bedarf gegen Kabeldurchführungsflansche ausgetauscht werden.

  • RAL-Ton: 7035
  • Material: Polyamid 6
  • Material Dichtung: Polyurethan / Poron / EPDM
  • Schutzart IP: 65
  • Dichtung nahtlos geschäumt
Produkt konfigurieren und direkt anfragen


Artikel Nr. Typ Länge (mm) Breite (mm) Höhe (mm) PDF DXF 3D
3603000011 MBFL 22 148 60 15 Details & Zubehör Anfrage
3603000010 MBFL 23 148 60 15 Details & Zubehör Anfrage
3603000009 MBFL 29 148 60 15 Details & Zubehör Anfrage
3603000008 MBFL Blindkappe 148 60 15 Details & Zubehör Anfrage
