Ex Gehäuse - Aluminium Ex-i Gehäuse

« Zurück

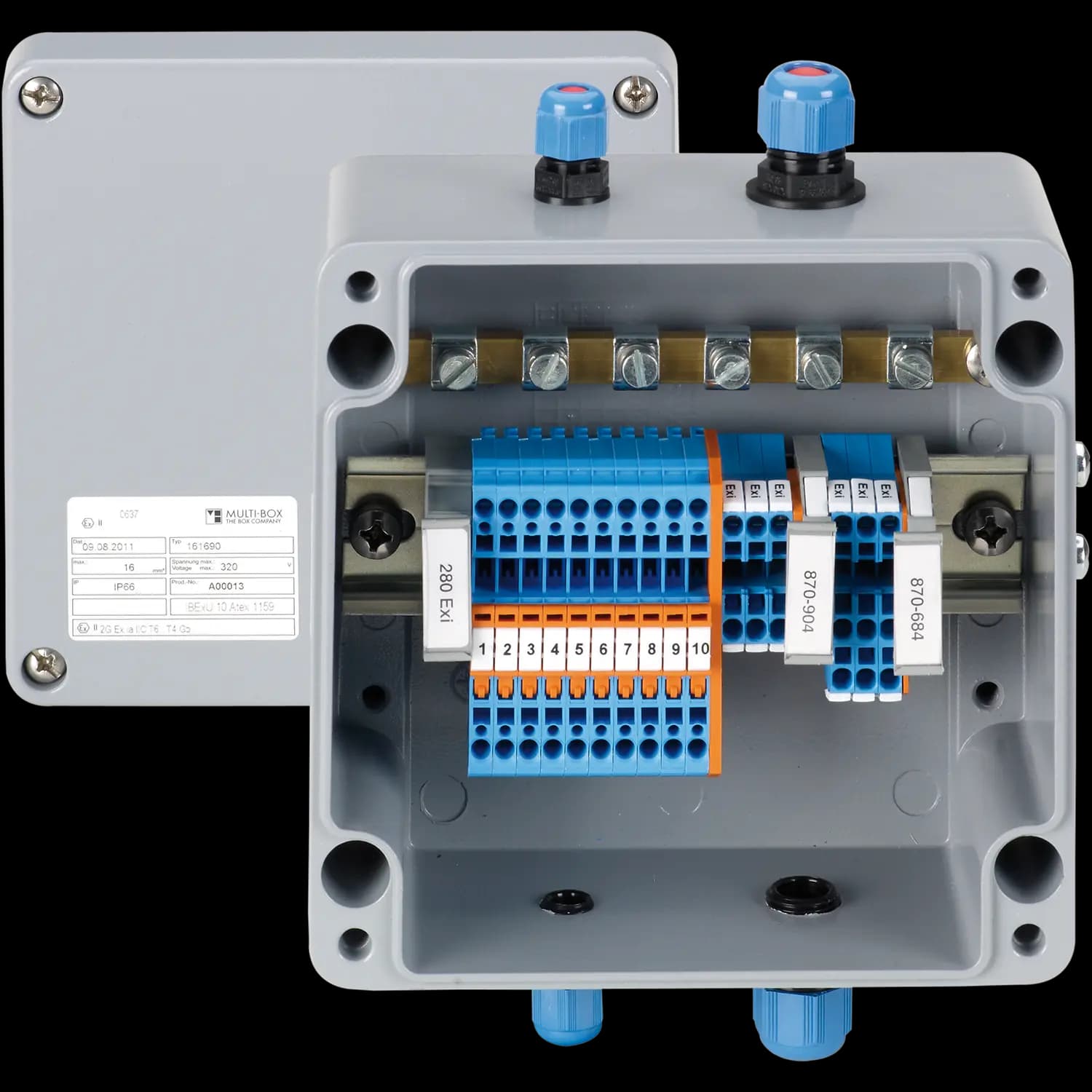

Die MULTI-BOX Aluminium-Ex i Klemmengehäuse entsprechen allen Anforderungen für Installationsbereiche, in denen explosive Konzentrationen von Gasen, Dämpfen und Stäuben auftreten können (Zonen 1 und 2, sowie  21 und 22).

MBA-Ex i Gehäuse können in den Temperaturklassen T4 bis T6 eingesetzt werden.

Der Explosionsschutz der so genannten eigensicheren Gehäuse "i" basiert auf den geringen Spannungen und Stromstärken, die in den Gehäusen verdrahtet werden (z.B. Daten- oder Telefonleitungen).
Durch die Begrenzung der Zündenergie kann so auch im ungünstigsten Fall kein Funke entstehen. Eine Temperaturerhöhung oder Erwärmung unserer Exi-Klemmengehäuse kann auch bei maximaler Bestückung mit Reihenklemmen vernachlässigt werden.

Durch den Außenerdeanschluss werden die Gehäuse in den Potenzialausgleich einbezogen. Statische Aufladung und daraus resultierende Funken werden so vollständig vermieden.

Um bei der Installation von Exi-Gehäusen deutlich sichtbar zumachen, dass es sich um eigensichere Stromkreise handelt, sind  blaue oder blau gekennzeichnete Kabelverschrauben und blaue Reihenklemmen zu wählen.

  • Kategorisierung: i
  • Zonenklassifikation: 1, 2, 21, 22
  • Temperaturklassen: T4, T5, T6
  • Temperatur Einsatzbereich max. (°C): 85
  • Temperatur Einsatzbereich min. (°C): -55
  • Außenerdung
  • RAL-Ton Deckel: 7001
  • RAL-Ton Unterteil: 7001
  • Material Deckel: Aluminium
  • Material Unterteil: Aluminium
  • Material Dichtung: Silikon
  • Material Schrauben: Edelstahl V2 A
  • Oberflächenbeschichtung: Pulverlack
  • Geeignet für den Außeneinsatz
  • Geeignet für den Inneneinsatz
  • Schutzart IP: 66
  • Erdungspunkt im Gehäuse vorhanden
  • Deckelschrauben unverlierbar
Produkt konfigurieren und direkt anfragen


Artikel Nr. Typ Länge (mm) Breite (mm) Höhe (mm) PDF DXF 3D
3131100200 MBA-Ex i 606030 58 64 34 Details & Zubehör Anfrage
3131100400 MBA-Ex i 906030 98 64 35 Details & Zubehör Anfrage
3131100600 MBA-Ex i 156030 150 64 34 Details & Zubehör Anfrage
3131100900 MBA-Ex i 708055 75 80 57 Details & Zubehör Anfrage
3131101100 MBA-Ex i 128055 125 80 57 Details & Zubehör Anfrage
3131101300 MBA-Ex i 178055 175 80 57 Details & Zubehör Anfrage
3131101400 MBA-Ex i 258055 250 80 54 Details & Zubehör Anfrage
3131101600 MBA-Ex i 121265 122 120 65 Details & Zubehör Anfrage
3131101800 MBA-Ex i 121280 122 120 80 Details & Zubehör Anfrage
3131101900 MBA-Ex i 121290 122 120 90 Details & Zubehör Anfrage
3131102000 MBA-Ex i 221265 220 120 65 Details & Zubehör Anfrage
3131102200 MBA-Ex i 221280 220 120 80 Details & Zubehör Anfrage
3131102300 MBA-Ex i 221290 220 120 90 Details & Zubehör Anfrage
3131102400 MBA-Ex i 361280 360 122 80 Details & Zubehör Anfrage
3131102500 MBA-Ex i 161690 160 160 90 Details & Zubehör Anfrage
3131104000 MBA-Ex i 261665 260 160 65 Details & Zubehör Anfrage
3131102600 MBA-Ex i 261690 260 160 90 Details & Zubehör Anfrage
3131102800 MBA-Ex i 361690 360 160 90 Details & Zubehör Anfrage
3131029000 MBA-Ex i 561690 560 160 90 Details & Zubehör Anfrage
3131103000 MBA-Ex i 202311 200 230 110 Details & Zubehör Anfrage
3131103100 MBA-Ex i 282311 280 230 110 Details & Zubehör Anfrage
3131103202 MBA-Ex i 332311 330 230 110 Details & Zubehör Anfrage
3131103300 MBA-Ex i 332318 330 230 180 Details & Zubehör Anfrage
3131103400 MBA-Ex i 402311 400 230 110 Details & Zubehör Anfrage
3131103500 MBA-Ex i 403111 400 310 110 Details & Zubehör Anfrage
3131103600 MBA-Ex i 403118 400 310 180 Details & Zubehör Anfrage
3131103700 MBA-Ex i 602311 600 230 110 Details & Zubehör Anfrage
3131103800 MBA-Ex i 603111 600 310 110 Details & Zubehör Anfrage
3131103900 MBA-Ex i 603118 600 310 180 Details & Zubehör Anfrage
3131105500 MBA Ex-i 101080 100 100 80 Details & Zubehör Anfrage
3131104500 MBA Ex-i 141490 140 140 90 Details & Zubehör Anfrage
3131106500 MBA Ex-i 161080 160 100 80 Details & Zubehör Anfrage
3131106600 MBA Ex-i 201080 200 100 80 Details & Zubehör Anfrage
3131107500 MBA Ex-i 181490 180 140 90 Details & Zubehör Anfrage
3131108500 MBA Ex-i 201490 200 140 90 Details & Zubehör Anfrage
